저압 진상용 콘덴서는 전기적 특성이 뛰어난 저손실의 Polypropylene Film을 유전체로 하고 증착막을 사용한 SH (Self Healeing) 능력을 갖춘 제품입니다. 또한 보안장치를 내장하고 있어 보안성이 확보된 콘덴서로 당사가 80년대 초부터 개발, 생산 하고 있어 그 신뢰성을 입증 받고 있습니다.

제조 기능 범위

1ø 제품 3ø 제품
정격용량 범위 10 - 3000㎌ 10 - 3000㎌
10- 150kvar 10- 150kvar
정격전압 범위 220 - 1000V 220 - 1000V
주파수 60Hz
적용규격 KSC 4801, KSC IEC 60831, IEC 60831

제조 기능 범위

설치장소 옥내용
주의사용온도(최소/최대) -25℃ /+45℃(24시간 평균 35℃, 1년간 평균25℃이하)
용량허용치 100kvar이하: 정격용량의 -5 ~ +10%
100kvar초과: 상간 불평형률 108% 이하 (20℃ 에서)
최대사용전압 정격전압 110% 이하: 24시간 중 8시간 이내
정격전압 115% 이하: 24시간 중 30분 이내
정격전압 120% 이하: 1개월 중 5분 이내가 2회 이하
정격전압 130% 이하: 1개월 중 1분 이내가 2회 이하
최대사용전류 정격전류의 130%과 전류 허용
손실 0.15% 이하(정격전압 20℃ 에서)
내전압, 절연등급 KSC 4801, KSC IEC 60831, IEC 60831 적용
유밀성 65℃ ±3℃의 항온조에서 2시간 방치후 누유 없음
방전성 방전성능이 있는 제품에 한해 잔류전압이 3분이내 75V이하
도장색 Munsell No. 5Y 7/1(케이스 재질이Aluminium인 제품은 도장 없음)
직렬리액터 L=6% 적용가능
보안성 당사가 개발한 압력 퓨즈식 보안장치를 적용하여 수명말기, 과부하에 의한 콘덴서의
내부사고 발생시 전원으로부터 신속, 정확하게 차단하여 줍니다.

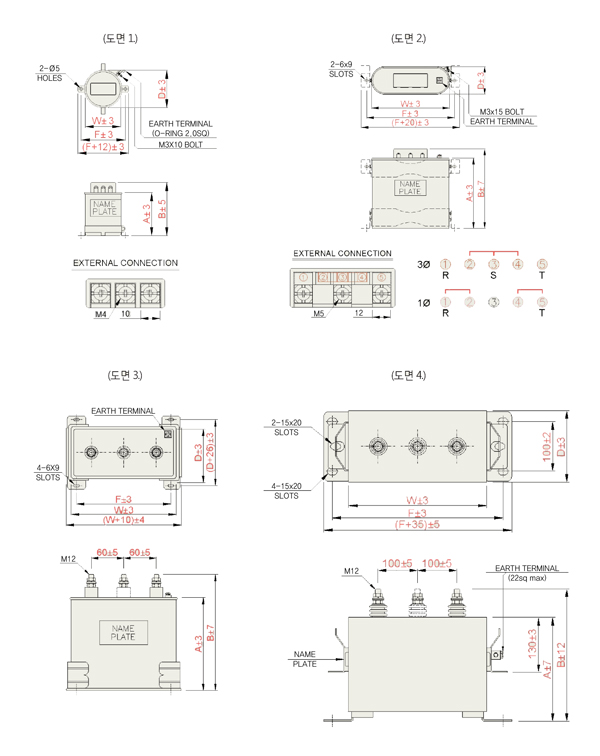

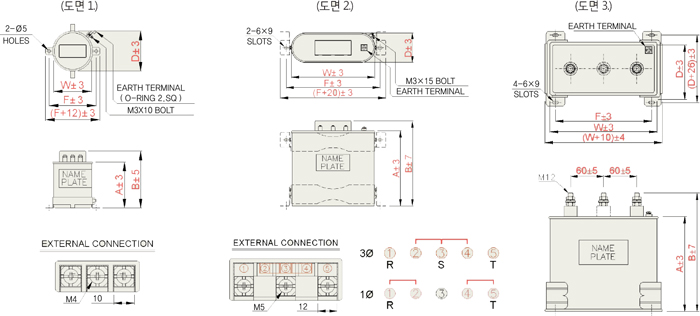

제품외형 도면

220V 60Hz 회로용 1Ø, 3Ø, 1/3Ø 콘덴서 정격 치수

형식명 용량 전류[A] 치수[mm] 중량[kg] 도면
단상 삼상 [㎌] [kvar] 단상 삼상 A B W F D
(단상) 삼상 (단상) 삼상
SMB-220800S - 800 14.6 66.4 - 170 - - 200 170 120 5.5 1
SMB-220900S - 900 16.4 74.6 - 170 - - 200 170 120 5.5
SMB-221000S - 1000 18.2 82.9 - 180 - - 200 170 120 5.7
SMB-2260150KS - 822.1 15 68.2 - 170 - 235 - 200 170 120 5.5
SMB-2260200KS - 1096.1 20 90.9 - 180 - 245 - 200 170 120 5.8
SMB-2260250KS - 1370.1 25 113.6 - 230 - 295 - 200 170 120 6.9
SMB-2260300KS SMB-2260300KT 1644.2 30 136.4 78.7 240 305 200 170 120 7.4
SMB-2260400KS SMB-2260400KT 2192.2 40 181.8 105 300 365 200 170 120 8.9
SMB-2260500KS SMB-2260500KT 2740.3 50 227.3 131.2 360 425 200 170 120 10.4

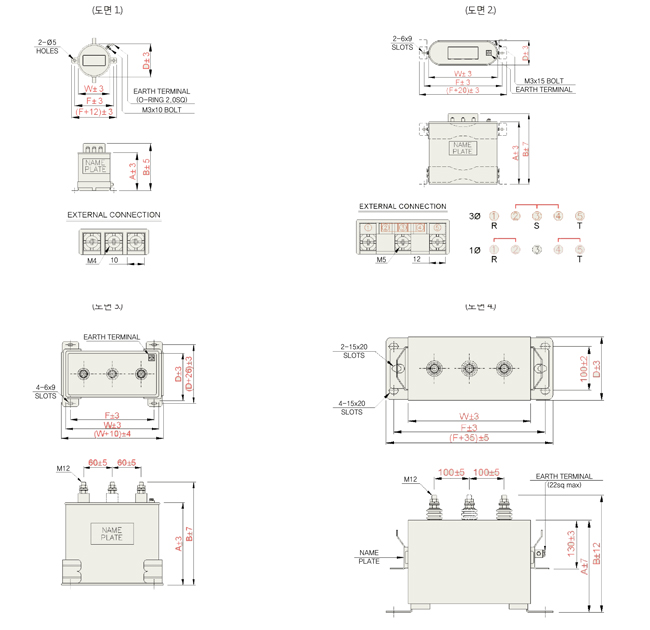

제품외형 도면

380V 60Hz 회로용 1Ø, 3Ø, 1/3Ø 콘덴서 정격 치수

형식명 용량 전류[A] 치수[mm] 중량[kg] 도면
단상 삼상 [㎌] [kvar] 단상 삼상 A B W F D
(단상) 삼상 (단상) 삼상
SMB-380500S - 500 27.2 71.6 - 180 - 245 - 200 170 120 5.7 1
SMB-3860250KS - 459.2 25 65.8 - 170 - 235 - 200 170 120 5.5
SMB-3860300KS - 551.1 30 78.9 - 180 - 245 - 200 170 120 5.8
SMB-3860400KS - 734.8 40 105.3 - 230 - 295 - 200 170 120 7.0
SMB-3860500KS SMB-3860500KT 918.5 50 131.6 76 280 345 200 170 120 8.2
SMB-3860750KS SMB-3860750KT 1377.7 75 197.4 114 350 415 200 170 120 10.1
SMF-3861000KS SMF-3861000KT 1837 100 263.2 151.9 350 435 343 409 153 28.0 2
SMF-3861500KS SMF-3861500KT 2755.5 150 394.7 227.9 450 535 430 496 135 38.9

440V 60Hz 회로용 1Ø, 3Ø, 1/3Ø 콘덴서 정격 치수

형식명 용량 전류[A] 치수[mm] 중량[kg] 도면
단상 삼상 [㎌] [kvar] 단상 삼상 A B W F D
(단상) 삼상 (단상) 삼상
SMB-440400S - 400 29.2 66.4 - 180 - 245 - 200 170 120 5.8 1
SMB-440500S - 500 36.5 82.9 - 220 - 280 - 200 170 120 6.7
SMB-4460250KS - 42.5 25 56.8 - 170 - 235 - 200 170 120 5.6
SMB-4460300KS - 411 30 68.2 - 180 - 245 - 200 170 120 5.8
SMB-4460400KS - 548.1 40 90.9 - 230 - 295 - 200 170 120 7.0
SMB-4460500KS - 685.1 50 113.6 65.6 280 345 200 170 120 8.2
SMB-4460750KS SMB-4460750KT 1027.6 75 170.5 98.4 350 415 200 170 120 10.1
SMF-4461000KS SMF-4461000KT 1370.1 100 227.3 131.2 350 435 343 409 153 27.8 2
SMF-4461500KS SMF-4461500KT 2055.2 150 340.9 196.8 450 535 430 496 135 38.7

제품외형 도면

460V 60Hz 회로용 1Ø, 3Ø, 1/3Ø 콘덴서 정격 치수

형식명 용량 전류[A] 치수[mm] 중량[kg] 도면
단상 삼상 [㎌] [kvar] 단상 삼상 A B W F D
(단상) 삼상 (단상) 삼상
SMB-460300S - 300 23.9 52 - 180 - 245 - 200 170 120 5.8 1
SMB-460400S - 400 31.9 69.4 - 220 - 285 - 200 170 120 6.7
SMB-460500S - 500 39.9 86.7 - 240 - 305 - 200 170 120 7.2
SMB-4660250KS - 313.4 25 54.3 - 180 - 235 - 200 170 120 5.6
SMB-4660300KS - 376.1 30 65.2 - 220 - 245 - 200 170 120 5.8
SMB-4660400KS - 501.4 40 87 - 270 - 295 - 200 170 120 7
SMB-4660500KS - 626.8 50 108.7 - 290 - 345 - 200 170 120 8.2
SMB-4660750KS SMB-4660750KT 940.2 75 163 94.1 400 415 200 170 120 10.1
SMF-4661000KS SMF-4661000KT 1253.6 100 217.4 125.5 380 435 343 409 153 27.8 2
SMF-4661500KS SMF-4661500KT 1880.4 150 326.1 188.3 480 535 430 496 135 38.7

480V 60Hz 회로용 1Ø, 3Ø, 1/3Ø 콘덴서 정격 치수

형식명 용량 전류[A] 치수[mm] 중량[kg] 도면
단상 삼상 [㎌] [kvar] 단상 삼상 A B W F D
(단상) 삼상 (단상) 삼상
SMB-480300S - 300 26.1 54.3 - 180 - 245 - 200 170 120 5.8 1
SMB-480400S - 400 34.7 72.4 - 220 - 285 - 200 170 120 5.8
SMB-480500S - 500 43.4 90.5 - 240 - 305 - 200 170 120 7.2
SMB-4860250KS - 287.8 25 52.1 - 180 - 235 - 200 170 120 5.8
SMB-4860300KS - 345.4 30 62.5 - 22 - 245 - 200 170 120 6.1
SMB-4860400KS - 460.5 40 83.3 - 270 - 295 - 200 170 120 7.4
SMB-4860500KS - 575.6 50 104.2 - 280 - 345 - 200 170 120 8.2
SMB-4860750KS SMB-4860750KT 863.5 75 156.3 90.2 360 425 200 170 120 10.4
SMF-4861000KS SMF-4861000KT 1151.3 100 208.3 120.3 350 435 343 409 153 27.9 2
SMF-4861500KS SMF-4861500KT 1726.9 150 312.5 180.4 450 535 430 496 135 38.8
