저압 건식 진상용 SH 콘덴서는 전기적인 특성이 우수한 Polypropylene film을 유전체로 하고 절연체로는 Soft Resin을 사용하여 제작한 제품으로 저손실, 발열저감, 누유방지, 방재능력 향상을 달성했습니다.
제조 기능 범위
|
3ø 제품 |
| 정격용량 범위 |
10 - 1000㎌ |
| 1- 50kvar |
| 정격전압 범위 |
220 - 1000V |
| 주파수 |
60Hz |
| 적용규격 |
KSC 4801, KSC IEC 60831, IEC 60831 |
규격 및 성능
| 설치장소 |
옥내용 |
| 주의사용온도(최소/최대) |
-25℃ /+45℃(24시간 평균 35℃, 1년간 평균25℃이하) |
| 용량허용치 |
정격용량의 -5 ~ +10%, 상간 불평형률 108% 이하 (20℃ 에서) |
| 최대사용전압 |
정격전압 110% 이하: 24시간 중 8시간 이내 |
| 정격전압 115% 이하: 24시간 중 30분 이내 |
| 정격전압 120% 이하: 1개월 중 5분 이내가 2회 이하 |
| 정격전압 130% 이하: 1개월 중 1분 이내가 2회 이하 |
| 최대사용전류 |
정격전류의 130%과 전류 허용(용량 허용치 감안) |
| 손실 |
0.45W/kvar이하 (정격전압, 20℃) |
| 내전압, 절연등급 |
KSC 4801, KSC IEC 60831, IEC 60831 적용 |
| 방전성 |
방전성능이 있는 제품에 한해 잔류전압이 3분이내 75V이하 |
| 보안성 |
압력식 보안장치 내장 |
| 함침체 |
건식 충진제 |
| 케이스 |
Aluminium(무도장품) |
삼화 저압건식 제품의 장점
■ 자기회복기능(Self-healing)을 통한 장 수명실현
열적, 전기적요인으로 인해 유전체 내부에 고장이 발생하였을때 금속증착부분이 비산되면서
절연층으로 환원되는 자기회복(Self-healing) 능력을 가지고 있어 장거리 수명을 보장할 수 있습니다.
■ 함침유 사용 배제
함침유 사용을 배제하여 방재성, 방폭성이 요구되는 현장에서 유용하게 적용될 수 있게 하였습니다.
■ 친환경 절연체 Soft Resin 적용
절연체로 Soft Resin(Non-PCB)을 사용함으로써 환경적인 부분에 크게 이바지 했습니다.
■ 압력식 보안장치 내장
내부에 고장이 발생하면 전원에서 콘덴서를 분리시키는 보안장치가 내장되어 있어 사고를 예방합니다.
■ 유지보수기능 강화
콘덴서의 병렬결선을 용의하게 단자를 제작하여 고객의 편의를 극대화 했으며 고장 발생시 고장품만 교체가 가능 하도록 하였습니다.
■ 설치 및 접지공사 간소화
Case 밑 부분에 취부볼트가 부착되어 있어 판넬에 설치가 용의하며 추가적인 접지선 연결이 필요 없습니다.

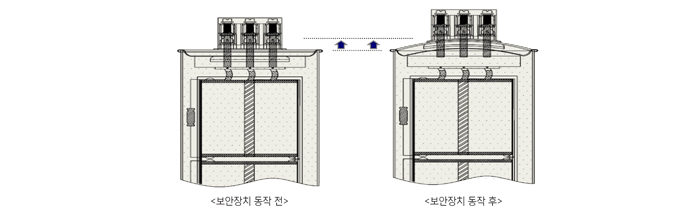

압력식 보안장치
수명말기에 내부압력이 높아지면서 콘덴서 상부가 팽창하여 전원을 차단시키며 높은 신뢰도를 가지고 있습니다.
설치시 주의사항
■ 인출선은 연선을 사용하시고 정력전류의 1.5배 정도의 전류를 흘릴 수 잇는 Cable을 사용하십시오
■ 반드시 2차 사고를 방지할 수 있는 전용의 차단기를 시설하십시오
■ 콘덴서 운전주위온도는 Max 45℃을 넘지 않도록 판넬에 배기팬과 같은 환기시설을 설치하십시
오
■ 병렬 결선시 제품 간격은 50mm 이상이 되도록 하며 동봉되어 있는 너트를 이용해 수직으로 설치 하십시오

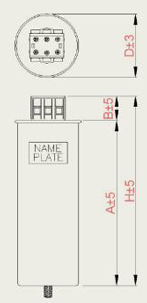

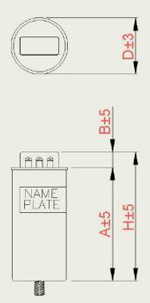

제품 외형도면
제품 병렬결선
-
<개별인출>
-
<집중인출>
병렬로 결선한 콘덴서 정력전류의 합계가 50A 초과이면 개별인출과 같이, 50A 이하이면 집중인출과 같이 결선 할 것. 예) 440V 30P 60HZ 12.5kvar 3대 병렬결선
: 정격전류 16.4A × 3병렬 = 49.2A
: 집중인출과 같이 결선
220V 60Hz 회로용 3ø 콘덴서 정격 및 치수
| 형식명
| 용량
| 전류[A]
| 치수[mm]
| 중량
| 취부좌
| 도면
|
| ㎌ |
kvar |
삼상 |
D |
A |
B |
H |
[kg] |
| RMC-226010KT |
54.8 |
1.0 |
2.6 |
63 |
135 |
20 |
155 |
0.8 |
M12 |
1 |
| RMC-226015KT |
82.2 |
1.5 |
3.9 |
63 |
135 |
20 |
155 |
0.8 |
M12 |
| RMC-226025KT |
137.0 |
2.5 |
6.6 |
63 |
165 |
20 |
185 |
0.9 |
M12 |
| RMC-226050KT |
274.0 |
5.0 |
13.1 |
86 |
140 |
35 |
175 |
1.5 |
M12 |
2 |
| RMC-226075KT |
411.0 |
7.5 |
19.7 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-226100KT |
548.1 |
10.0 |
26.2 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-226125KT |
685.1 |
12.5 |
32.8 |
86 |
375 |
35 |
140 |
2.4 |
M12 |
| RMC-226150KT |
822.1 |
15.0 |
39.4 |
86 |
350 |
35 |
385 |
2.9 |
M12 |
380V 60Hz 회로용 3ø 콘덴서 정격 및 치수
| 형식명
| 용량
| 전류[A]
| 치수[mm]
| 중량
| 취부좌
| 도면
|
| ㎌ |
kvar |
삼상 |
D |
A |
B |
H |
[kg] |
| RMC-386050KT |
91.8 |
5.0 |
7.6 |
86 |
140 |
35 |
175 |
1.4 |
M12 |
2 |
| RMC-386075KT |
137.8 |
7.5 |
11.4 |
86 |
170 |
35 |
205 |
1.6 |
M12 |
| RMC-386100KT |
183.7 |
7.5 |
11.4 |
86 |
170 |
35 |
205 |
1.6 |
M12 |
| RMC-386125KT |
229.6 |
12.5 |
19.0 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-386150KT |
275.5 |
15.0 |
22.8 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-386200KT |
367.4 |
20.0 |
30.4 |
86 |
275 |
35 |
310 |
2.4 |
M12 |
| RMC-386250KT |
459.2 |
25.0 |
38.0 |
86 |
350 |
35 |
385 |
2.9 |
M12 |
440V 60Hz 회로용 3ø 콘덴서 정격 및 치수
| 형식명
| 용량
| 전류[A]
| 치수[mm]
| 중량
| 취부좌
| 도면
|
| ㎌ |
kvar |
삼상 |
D |
A |
B |
H |
[kg] |
| RMC-446025KT |
34.3 |
2.5 |
3.3 |
63 |
135 |
20 |
155 |
0.8 |
M12 |
1 |
| RMC-446050KT |
68.5 |
5.0 |
6.6 |
63 |
165 |
20 |
185 |
0.9 |
M12 |
| RMC-446075KT |
102.8 |
7.5 |
9.8 |
86 |
140 |
35 |
175 |
1.4 |
M12 |
2 |
| RMC-446100KT |
137.0 |
10.0 |
13.1 |
86 |
170 |
35 |
205 |
1.7 |
M12 |
| RMC-446125KT |
171.3 |
12.5 |
16.4 |
86 |
170 |
35 |
205 |
1.7 |
M12 |
| RMC-446150KT |
205.5 |
15.0 |
19.7 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-446200KT |
274.0 |
20.0 |
26.2 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-446250KT |
342.5 |
25.0 |
32.8 |
86 |
275 |
35 |
310 |
2.4 |
M12 |
| RMC-446300KT |
411.0 |
30.0 |
39.4 |
86 |
350 |
35 |
385 |
2.9 |
M12 |
460V 60Hz 회로용 3ø 콘덴서 정격 및 치수
| 형식명 |
용량 |
전류[A] |
치수[mm] |
중량
| 취부좌 |
도면 |
| ㎌ |
kvar |
삼상 |
D |
A |
B |
H |
[kg] |
| RMC-446050KT |
62.7 |
5.0 |
6.3 |
63 |
165 |
20 |
185 |
0.9 |
M12 |
1 |
| RMC-446075KT |
94.0 |
7.5 |
9.4 |
86 |
170 |
20 |
190 |
1.7 |
M12 |
2 |
| RMC-446100KT |
125.4 |
10.0 |
12.6 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-446125KT |
156.7 |
12.5 |
15.7 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-446150KT |
188.0 |
15.0 |
18.8 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-446200KT |
250.7 |
20.0 |
25.1 |
86 |
350 |
35 |
385 |
2.9 |
M12 |
| RMC-446250KT |
313.4 |
25.0 |
31.4 |
86 |
350 |
35 |
385 |
2.9 |
M12 |
| RMC-446300KT |
376.1 |
30.0 |
37.7 |
96 |
350 |
35 |
385 |
3.6 |
M16 |
480V 60Hz 회로용 3ø 콘덴서 정격 및 치수
| 형식명 |
용량 |
전류[A] |
치수[mm] |
중량
| 취부좌 |
도면 |
| ㎌ |
kvar |
삼상 |
D |
A |
B |
H |
[kg] |
| RMC-486050KT |
57.6 |
5.0 |
6.0 |
63 |
165 |
20 |
185 |
0.9 |
M12 |
1 |
| RMC-486075KT |
86.3 |
7.5 |
9.0 |
86 |
170 |
35 |
205 |
1.6 |
M12 |
2 |
| RMC-486100KT |
115.1 |
10.0 |
12.0 |
86 |
170 |
35 |
205 |
1.7 |
M12 |
| RMC-486125KT |
143.9 |
12.5 |
15.0 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-486150KT |
172.7 |
15.0 |
18.0 |
86 |
230 |
35 |
265 |
2.1 |
M12 |
| RMC-486200KT |
230.3 |
20.0 |
24.1 |
86 |
275 |
35 |
310 |
2.4 |
M12 |
| RMC-486250KT |
287.8 |
25.0 |
30.1 |
86 |
350 |
35 |
385 |
2.9 |
M12 |
| RMC-486300KT |
345.4 |
30.0 |
36.1 |
96 |
350 |
35 |
385 |
3.6 |
M16 |
