커패시터 뱅크

적용 설치시 이점 콘덴서 뱅크 형태 콘덴서 뱅크 보호방식

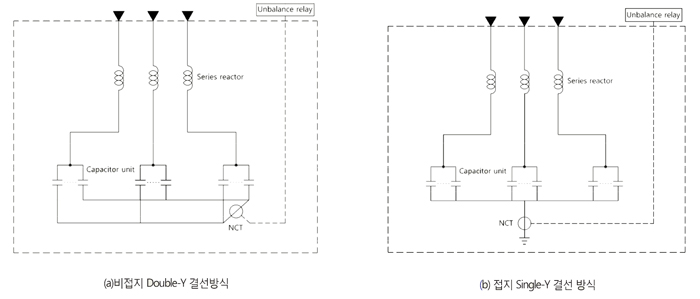

NVS (Netral Voltage Sensor) 보호방식오픈델타 & 전압차동 보호방식NCT 보호방식

NVS는 단기콘덴서의 고장 발생 시, 두 중성점 간의 불평형 전압을 검출하는 검출장치 입니다. 이 보호방식은 비 접지, Y-Y 결선을 갖는 고압용 콘덴서 뱅크에 적용이 가능 합니다. 삼화콘덴서 NVS 보호방식의 이점은 다음과 같습니다.

● 조작 전원이 필요 없습니다.
- 콘덴서 내부 소자 고장시 발생되는 중성점 전압에 의해 코일이 여자되어 릴레이가 동작합니다.
● 접지 계전기가 오동작 하지 않습니다.
- 중성점을 대지에서 구하지 않고 절연되어 있는 저항기에 의하여 구하므로 접지계전기가 오동작하지 않습니다.
● 돌입전류 및 고조파 전류에 대하여 오동작하지 않습니다.
- 전압검출 방식이기 때문에 돌입전류나 고조파 전류의 영향을 받지 않습니다.
● 내전압성이 높습니다.
● 신뢰성이 높습니다.
● 실내외 어디든 적용 가능합니다.
● 경제적입니다.
- 방전 코일을 적용하는 콘덴서 보호 방식에 비하여 경제적이며 설치 면적이 줄어듭니다.

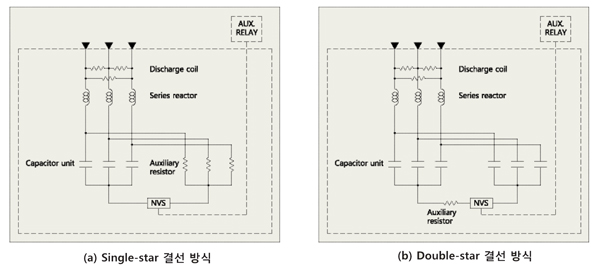

Single-star 결선방식

Single-star 결선방식의 경우, Y 결선된 콘덴서의 중성점과 평형 Y 결선된 저항기의 중성점 간의 불평형 전압을 검출하여 트립신호를 발생시킵니다. NVS의 검출 전압은 콘덴서 내부 직렬수에 따라 변화하므로 뱅크 설계시 결정됩니다.

회로전압[kV] 주파수[Hz] 용량 범위[Kavar] 뱅크 형태
3.3/6.6 50/60 100 ~ 1500 가대
100 ~ 1000 판넬

Double-star 결선방식

Double-star 결선방식은 Y 결선된 각 콘덴서군의 중성점간 불평형 전압을 검출하는 방식입니다. 일반적으로 콘덴서 뱅크의 6대의 콘덴서로 구성됩니다. 동작 원리는 Single-star방식과 동일합니다

회로전압[kV] 주파수[Hz] 용량 범위[Kavar] 뱅크 형태
3.3/6.6 50/60 100 ~ 3000 가대
100 ~ 2000 판넬

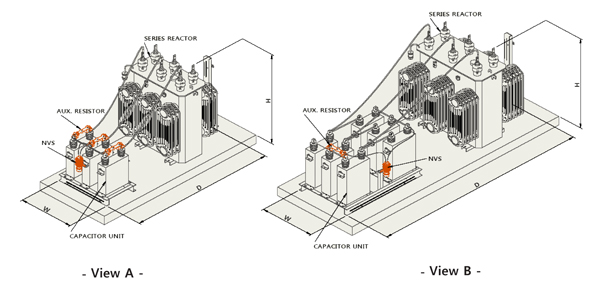

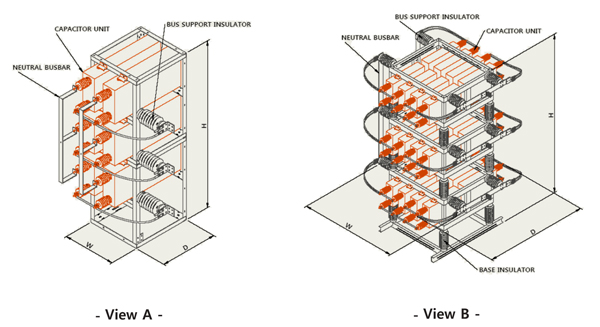

외형 및 치수(가대형)

←좌우→로 드래그하세요!

회로전압
[kV]		 주파수
[Hz]		 정격용량
[Kvar]		 단기콘덴서 구성 치수[mm] 리액터용량
(L=6%)
[Kvar]		 그림
단기 정격
[kvar]		 수량
[pcs]		 W D H
3.3 50/60 150 50 3 800 1325 920 9 A
200 66.7 3 800 1475 1030 12
250 83.4 3 800 1505 1030 15
300 100 3 800 1505 1030 18
400 134 3 800 1585 1150 24
500 83.4 6 800 1585 1200 30 B
600 100 6 800 1625 1200 36
800 134 6 800 1715 1280 48
1000 167 6 800 1715 1280 60

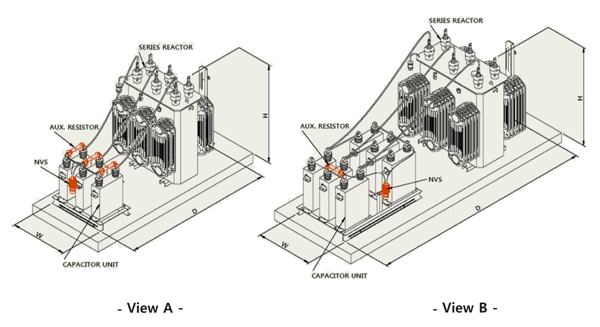

외형 및 치수(가대형)

←좌우→로 드래그하세요!

회로전압
[kV]		 주파수
[Hz]		 정격용량
[Kvar]		 단기콘덴서 구성 치수[mm] 리액터용량
(L=6%)
[Kvar]		 그림
단기 정격
[kvar] 		수량
[pcs] 		W D H
6.6 50/60 150 50 3 800 2020 920 9 A
200 66.7 3 800 2170 1030 12
250 83.4 3 800 2200 1030 15
300 100 3 800 2200 1030 18
400 134 3 800 2280 1150 24
500 167 3 800 2280 1200 30
600 200 3 800 2320 1200 36
750 250 3 800 2370 1200 45
900 300 3 800 2410 1280 54
1000 334 3 800 2410 1280 60
1200 400 3 800 2410 1280 72
1500 500 3 800 2440 1350 90
1800 300 6 800 2440 1350 108 B
2000 334 6 800 2520 1550 120
2500 417 6 800 2590 1550 150
3000 500 6 800 2640 1550 180

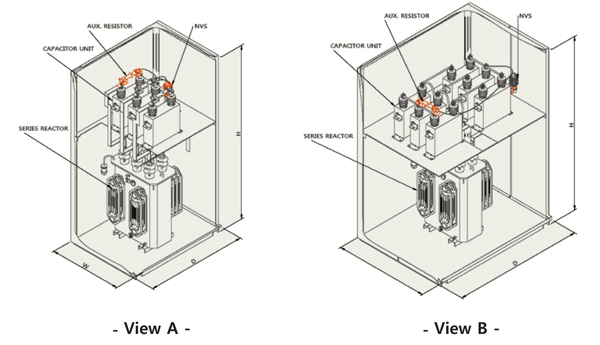

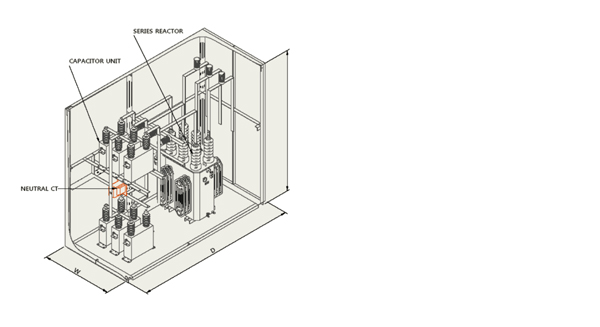

외형 및 치수(판넬형)

←좌우→로 드래그하세요!

회로전압
[kV]		 주파수
[Hz]		 정격용량
[Kvar]		 단기콘덴서 구성 치수[mm] 리액터용량
(L=6%)
[Kvar]		 그림
단기 정격
[kvar]		 수량
[pcs]		 W D H
3.3 50/60 150 50 3 1000 1500 2350 9 A
200 66.7 3 1000 1500 2350 12
250 83.4 3 1000 1500 2350 15
300 100 3 1000 1500 2350 18
400 134 3 1000 1500 2350 24
500 83.4 6 1000 1500 2350 30
600 100 6 1000 1500 2350 36
800 134 6 1000 1500 2350 48
1000 167 6 1000 1500 2350 60
6.6 150 50 3 1000 2000 2350 9 B
200 66.7 3 1000 2000 2350 12
250 83.4 3 1000 2000 2350 15
300 100 3 1000 2000 2350 18
400 134 3 1000 2000 2350 24
500 167 3 1000 2000 2350 30
600 200 3 1000 2000 2350 36
750 250 3 1000 2000 2350 45
900 300 3 1200 2000 2350 54
1000 334 3 1200 2000 2350 60
1200 200 6 1200 2000 2350 72
1500 250 6 1200 2000 2350 90
1800 300 6 1200 2000 2500 108
2000 334 6 1200 2000 2500 120

★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
☞ □□-□ : 전압 - 주파수 (ex: 6.6kV 60Hz - ⑥⑥-⑥)

중성점 전압 검출기

정격 - 검출기

주위온도 -20℃ ~ +40℃
죄고적용 전압 7.2KV
주파수 50/60Hz
정격전류 2mA
최소동작전압 250VAC
접점정격 1a Contact AC/DC 100V 0.1A 10W
내전압 22kVAC, A-A' 일괄 & 및 NC-NR 일괄 간
2kVAC, A-A' 일괄 및 대지 간

정격 - 보조 저항기

항목/형식 RS-06 RW-06
적용 Single-star Double-star
정격 연속 3,800V 1,900V
전압 1분 7,200V 3,800V
저항값 6MΩ±3% 2MΩ±3%
소비 전력 상시
3.8kV : 1.8W
(3 phase)
7.2kV : 7.2W
(3 phase)		 동작 시
3.8kV : 1.8W
(3 phase)
7.2kV : 7.2W
(3 phase)
★ NVS의 접점용량은 AC/DC 100V 0.1A 이나 트립코일 전류는 대개 5A 정도이므로, 반드시 보조 릴레이를 사용하여 NVS 접점을 보호하여야 합니다.

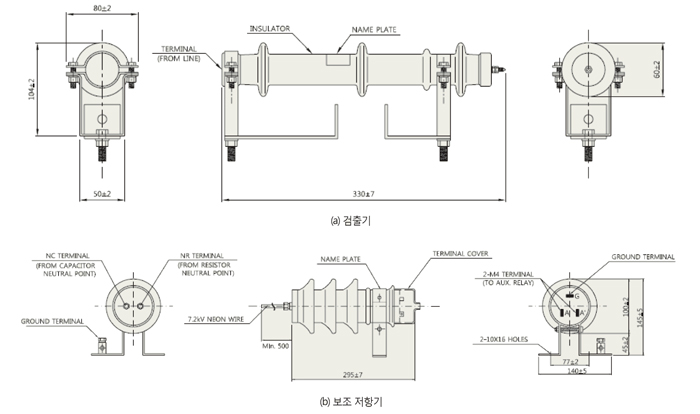

외형 및 치수

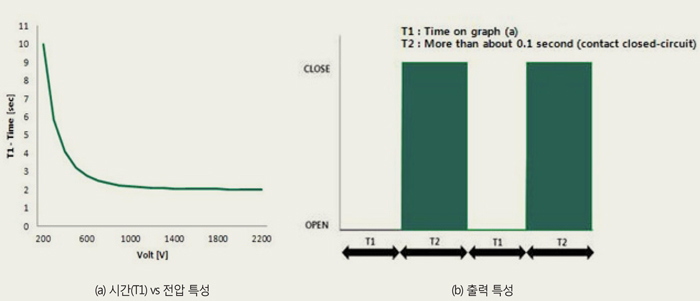

동작특성

인가전압(고정전압) 출력 접점
개로 시간(T1) 폐로 시간(T2)
250VAC ± 10% 무한대 없음
350VAC ± 10% 9~15sec 0.1sec 이상
650VAC ± 10% 2~5sec 0.1sec 이상
950VAC ± 10% 1~3sec 0.1sec 이상


콘덴서 뱅크의 운전 중 단위콘덴서의 소자가 절연파괴에 이르게 되면 중성점 전압검출장치(NVS)는 동작을 개시하게 되며, 맨 처음 출력되는 첫번째 펄스에 의해 콘덴서 뱅크용 차단기는 트립되어 콘덴서 뱅크는 전원으로 부터 분리되고, 그와 동시에 중성점의 전압도 소멸되게 됩니다. 따라서, 차단기가 트립되는 순간 이후의 펄스 출력은 없어지게 됩니다. 만일, 첫 번째 펄스로 트립되지 않았다면 차단기가 트립될 때까지 트립 명령을 지속합니다.
★ NVS 검출전압은 단기콘덴서 정격에 따라 변동되므로, 설계 단계에서 결정 됩니다.
